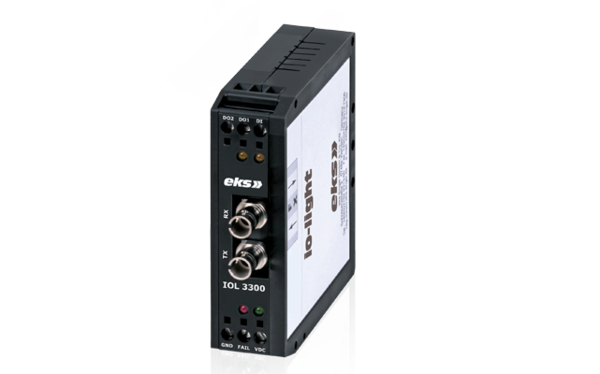

Mit dem LWL-System IOL3300 werden Schalt- oder Steuersignale über Lichtwellenleiter übertragen.
Ein digitales Schaltsignal (12–24 VDC) kann über eine oder zwei LWL-Fasern bidirektional übertragen werden. Am Empfänger wird das digitalisierte Signal dann wieder als Schaltsignal über einen potenzialfreien Relaiskontakt ausgegeben.
LEDs und potenzialfreie Kontakte eines Fehlerrelais signalisieren fehlerhafte Zustände.
Unsere Mitarbeiter helfen Ihnen gerne bei der Auswahl unserer Produkte weiter.
Tel. +49 2762 9313-600
Schreiben Sie uns!
| Typ | P-ST | H-ST | MM-ST | MM-SC | MM-SC/BIDI | SM-ST | SM-SC | SM-E2 | SM-SC/BIDI |
|---|---|---|---|---|---|---|---|---|---|
| Artikelnummer IOL3300-TRX-1D |
03300 2301 |
03300 2312 |
03300 2321 |
03300 2323 |
03300 2323-BIDI A 2323-BIDI B |
03300 2331 |
03300 2333 |
03300 2335 |
03300 2333-BIDI A 2333-BIDI B |
| LWL-Stecker | ST | ST | ST | SC | SC | ST | SC | E-2000 | SC |
| Fasertyp | POF 980/1000 μm |
HCS 200/230 μm |
Multimode 62,5 (50)/125 μm |
Singlemode 9/125 μm |
|||||
| Optisches Budget | 12 dB | 12 dB | 12 dB | 16 dB | |||||
| Optische Reichweite | 50 m (180 dB/km) |
200 m (8 dB/km) |
5 km (1 dB/km) |
30 km, weitere bis zu 100 km auf Anfrage (0,3 dB/km) |
|||||
| Wellenlänge | 650 nm | 850 nm | 1310 nm | 1310 nm 1550 nm |
1310 nm | 1310 nm 1550 nm |
|||
| Signaleingang | 10–30 VDC / 5 mA | ||||||||
| Signalausgang | 24 VAC (1 A) / 24 VDC (1A) / 60 VDC (0,3 A) | ||||||||
| Anschlusslänge | 1 m | ||||||||
| Fehlerrelais | 24 VDC (1A) / 60 VDC (0,3 A) | ||||||||
| Status-LEDs | Stromversorgung (grün) / Datenempfang (grün) / Status (rot) | ||||||||
| Versorgungsspannung | 12–30 VDC | ||||||||
| Leistungsaufnahme | 2,5 Watt, 100 mA (24 V) | ||||||||
| Betriebstemperatur | –40 °C – +70 °C (Multimode und Singlemode mit ST oder SC) / –20 °C – +55 °C (alle anderen) | ||||||||
| EMV | EN61000-6-2 / EN55022 Klasse B + A1 + A2 | ||||||||
| Gewicht | 150 g | ||||||||

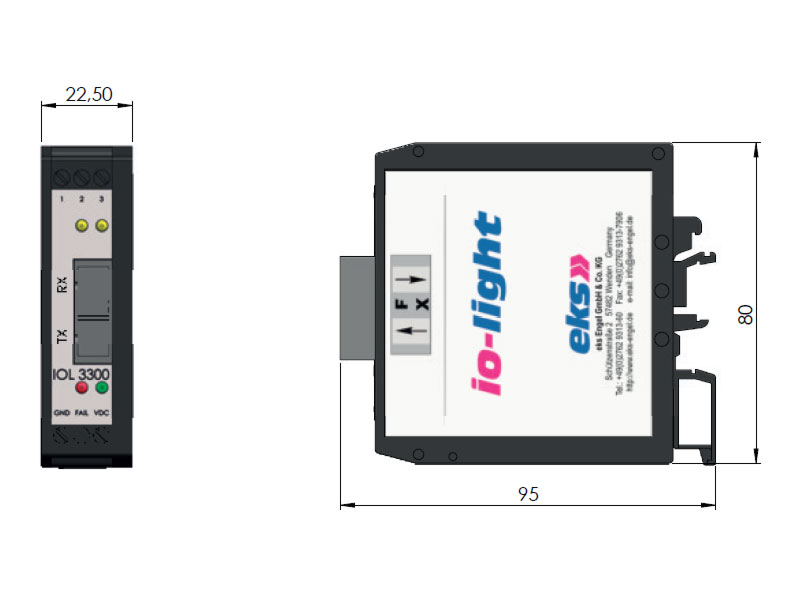

| Abmessungen | 22,5 x 93 x 82 mm | ||||||||
| Gehäuse | Polyamid, schwarz | ||||||||
