Mit dem LWL-System IOL3400 wird das Signal eines S0-Impulsausgangs über Lichtwellenleiter (LWL) unidirektional übertragen.
Zur Übertragung der Pulse reicht eine Simplex-Lichtwellenleiterverbindung aus.
LEDs und potenzialfreie Kontakte eines Fehlerrelais signalisieren fehlerhafte Zustände.
Unsere Mitarbeiter helfen Ihnen gerne bei der Auswahl unserer Produkte weiter.
Tel. +49 2762 9313-600
Schreiben Sie uns!
| Typ | P-ST | H-ST | MM-ST | MM-SC | SM-ST | SM-SC | SM-E2 | ||
|---|---|---|---|---|---|---|---|---|---|
| Artikelnummer IOL3400 |
03400 2301 |
03400 2312 |
03400 2321 |
03400 2323 |
03400 2331 |
03400 2333 |
03400 2335 |
||
| LWL-Stecker | ST | ST | ST | SC | ST | SC | E-2000 | ||
| Fasertyp | POF 980/1000 μm |
HCS 200/230 μm |
Multimode 62,5 (50)/125 μm |
Singlemode 9/125 μm |
|||||
| Optisches Budget | 12 dB | 12 dB | 12 dB | 16 dB | |||||
| Optische Reichweite | 50 m (180 dB/km) |
200 m (8 dB/km) |
5 km (1 dB/km) |
30 km, weitere bis zu 100 km auf Anfrage (0,3 dB/km) |
|||||
| Wellenlänge | 650 nm | 850 nm | 1310 nm | 1310 nm | |||||
| Signaleingang | gemäß EN62053-31, Klasse A oder Klasse B abhängig von IOL3400 Versorgungsspannung | ||||||||
| Signalausgang | gemäß EN62053-31 | ||||||||
| Anschlusslänge | 1 m | ||||||||
| Fehlerrelais | 24 VDC (1A) / 60 VDC (0,3 A) | ||||||||
| Status-LEDs | Stromversorgung (grün) / Datenempfang (grün) / Status (rot) | ||||||||
| Versorgungsspannung | 12–30 VDC | ||||||||
| Leistungsaufnahme | 2,5 Watt, 100 mA (24 V) | ||||||||
| Betriebstemperatur | –40 °C – +70 °C (Multimode und Singlemode mit ST oder SC) / –20 °C – +55 °C (alle anderen) | ||||||||
| EMV | EN61000-6-2 / EN55022 Klasse B + A1 + A2 | ||||||||
| Gewicht | 150 g | ||||||||

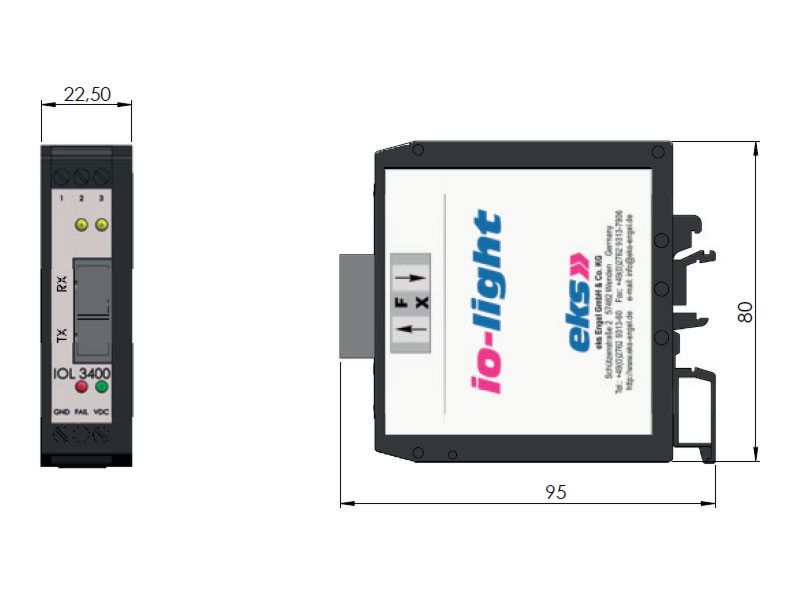

| Abmessungen | 22,5 x 93 x 82 mm | ||||||||
| Gehäuse | Polyamid, schwarz | ||||||||
