EL-100-3 / EL-100-3P

Die Medienkonverter der Serie EL-100-3 und EL-100-3P (mit PoE-Funktion) haben eine ultrakompakte Bauform mit den Abmaßen von 82 x 93 x 22,5 mm. Sie zeichnen sich durch einfache Funktionalität und Bedienfreundlichkeit wie Auto-Negotiation und Auto MDI/MDI-X aus.

Das flache Design des Gehäuses bietet größtmögliche Flexibilität und Sicherheit bei allen Anwendungen im Innen- und Außenbereich. Eingesetzt werden kann der EL-100-3/EL-100-3P überall dort, wo enge Platzverhältnisse herrschen, wie z. B. in Kleinverteilergehäusen. In Verbindung mit den anderen Systemen der Baureihen e-light bzw. e-com lassen sich somit individuelle Applikationen realisieren.

In der Standardversion funktioniert der EL-100-3 im Modus Converter Mode, wenn alle Ports auf 100 MBit/s arbeiten, ansonsten arbeitet das System in einem Cut-Through-Modus. Auf Wunsch kann das System auch mit dem Modus Store & Forward angeboten werden. Für besonders geringe Latenzzeiten kann das Gerät im Pass-Through-Modus geliefert werden.

Kompakter Medienkonverter

unmanaged

PoE

Sie brauchen Hilfe?

Unsere Mitarbeiter helfen Ihnen gerne bei der Auswahl unserer Produkte weiter.

Tel. +49 2762 9313-600

Schreiben Sie uns!
Typ P-ST H-ST MM-ST MM-SC MM-SC/BIDI SM-ST SM-SC SM-E2 SM-SC/BIDI
Artikelnummer
EL-100-3
0450001
01E
0450001
11E
0450001
31E
0450001
33E
0450001
36E-BIDI A
37E-BIDI B
0450001
51E
0450001
53E
0450001
55E
0420001
56E-BIDI A
77E-BIDI B
Artikelnummer
EL-100-3P (PoE)
0460001
01E
0460001
11E
0460001
31E
0460001
33E
0460001
36E-BIDI A
37E-BIDI B
0460001
51E
0460001
53E
0460001
55E
0460001
56E-BIDI A
77E-BIDI B
LWL-Stecker ST ST ST SC SC ST SC E-2000 SC
Fasertyp POF
980/1000 μm
HCS
200/230 μm
Multimode
62,5 (50)/125 μm
Singlemode
9/125 μm
Optisches Budget 12 dB 8 dB 12 dB 16 dB
Optische Reichweite 50 m
(180 dB/km)
200 m
(180 dB/km)
5 km
(1 dB/km)
30 km, weitere bis zu 100 km auf Anfrage
(0,3 dB/km)
Wellenlänge 650 nm 850 nm 1310 nm 1310 nm
1550 nm
1310 nm 1310 nm
1550 nm
IEEE IEEE 802.3 10Base-T Ethernet / IEEE 802.3u 100Base-TX und 100Base-FX Fast Ethernet
Switching Modus Cut Through modifiziert, andere auf Anfrage
10/100 Base TX-Port 1 x RJ45 / Auto-Negotiation / Auto MDI/MDI-X / Supports length up to 100 m (CAT 5)
Status-LEDs TX je Port / PoE-Status (nur EL100-3P)
Versorgungsspannung 12–65 VDC für EL100-3
44–57 VDC für EL100-3P mit PoE
50–57 VDC für EL100-3P mit PoE+
Leistungsaufnahme 2,4 Watt, 100 mA (24 V) für EL100-3
2,4 Watt, 50 mA (48 V) für EL100-3P mit PoE
Betriebstemperatur –10 °C – +55 °C
EMV EN61000-6-2/EN55022 Klasse B + A1 + A2
Gewicht 150 g

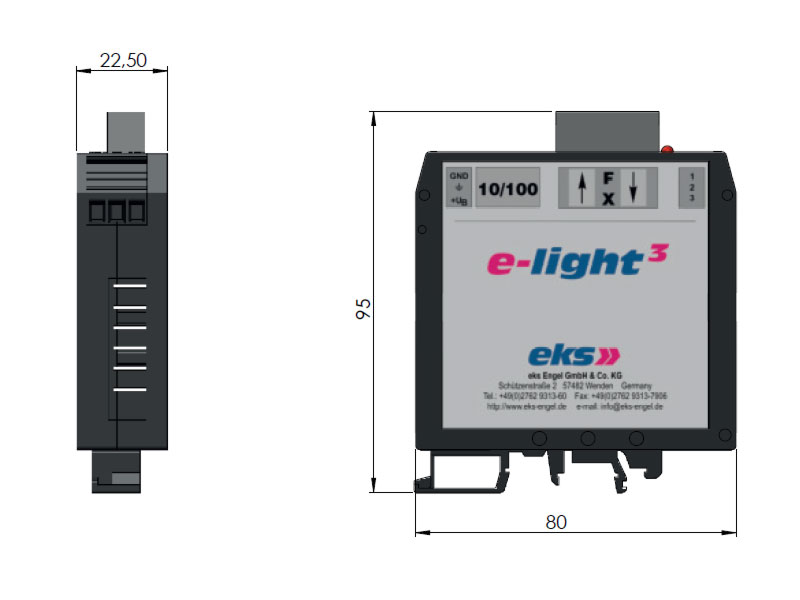

Abmessungen 82 x 93 x 22,5 mm
Gehäuse Polyamid, schwarz
