EL-100-S

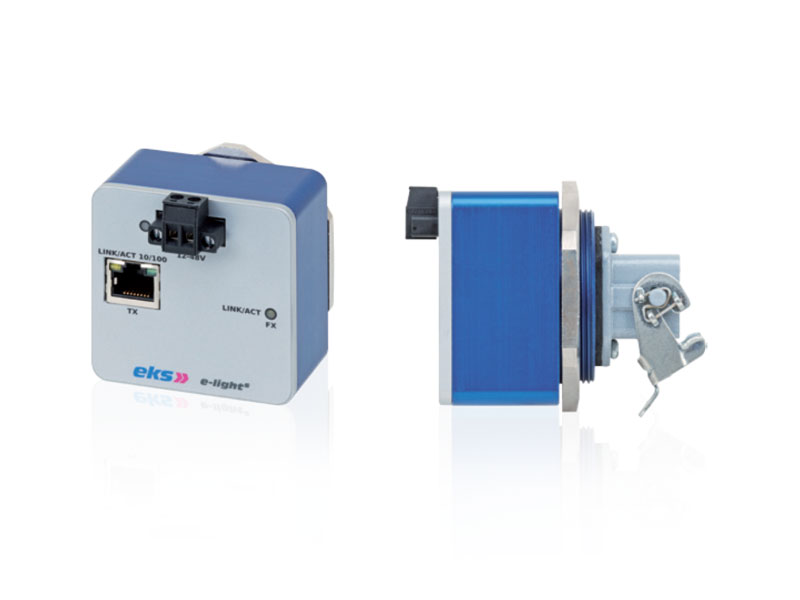

Das System e-light-S ist eine neuartige Lösung für die optische Datenübertragung in der Feldebene. Sie besteht aus einem kompakten Ethernet-Medienkonverter einschließlich M50-Verschraubung und vorkonfektionierten Lichtwellenleiterkabeln mit Single- oder Multimodefasern, die in kundenspezifischen Varianten erhältlich sind. Die Lösung lässt sich an Schaltschranktüren oder Maschinengehäusen mit einer Wandstärke von bis zu 4 mm montieren und nach dem Plug-and-play-Prinzip in Betrieb nehmen.

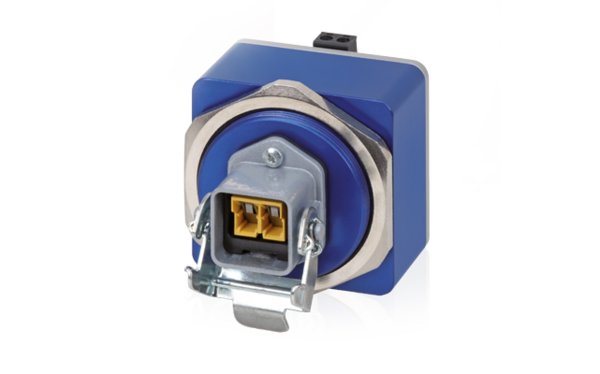

Da die Buchse für das Lichtwellenleiterkabel, die ebenso wie der Stecker und die M50-Verschraubung die Anforderungen der Schutzart IP65 erfüllt, nach außen zeigt, können die vorkonfektionierten Kabel leicht angeschlossen werden. Dadurch ermöglicht der e-light-S – anders als klassische Medienkonverter – eine flexible Anbindung von Maschinen und mobilen Applikationen.

Kompakter Medienkonverter

unmanaged

IP65

Sie brauchen Hilfe?

Unsere Mitarbeiter helfen Ihnen gerne bei der Auswahl unserer Produkte weiter.

Tel. +49 2762 9313-600

Schreiben Sie uns!
Typ Multimode Singlemode
Artikelnummer
EL100 S
042050135EV10-00 042050155EV10-00
LWL-Stecker Outdoorstecker revos E-2000 Multimode Outdoorstecker revos E-2000 Singlemode
Fasertyp Multimode
62,5 (50)/125 μm
Singlemode
9/125 μm
Optisches Budget 13 dB 23 dB
Optische Reichweite 5 km
(1 dB/km)
5 km
(0,3 dB/km)
Wellenlänge 1300 nm 1310 nm
IEEE IEEE 802.3 10Base-T Ethernet / IEEE 802.3u 100Base-TX und 100Base-FX Fast Ethernet
Switching Modus Cut Through modifiziert, andere auf Anfrage
10/100 Base TX-Port 1 x RJ45 / Auto-Negotiation / Auto MDI/MDI-X / Supports length up to 100 m (CAT 5)
Status-LEDs LINK / ACT je Port
Versorgungsspannung 12–48 VDC
Leistungsaufnahme 2,5 Watt, 100 mA (24 V)
Betriebstemperatur –10 °C – +50 °C
EMV EN61000-6-2 / EN55022 Klasse B + A1 + A2
Gewicht 350 g

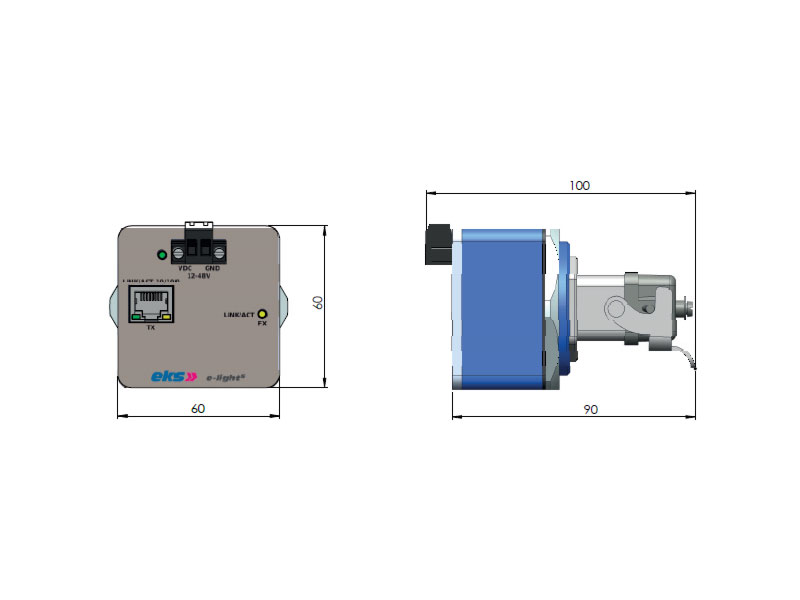

Abmessungen 100 x 60 x 60 mm
Gehäuse Aluminium/Zink Druckguss
Montage variable Montage in Gehäusewandungen bis 4 mm Wandstärke
Schutzart M50-Aussparung mit IP65-Abdichtung
robuster revos E-2000 Bulkhead mit Schutzkappe und IP65-Schutz

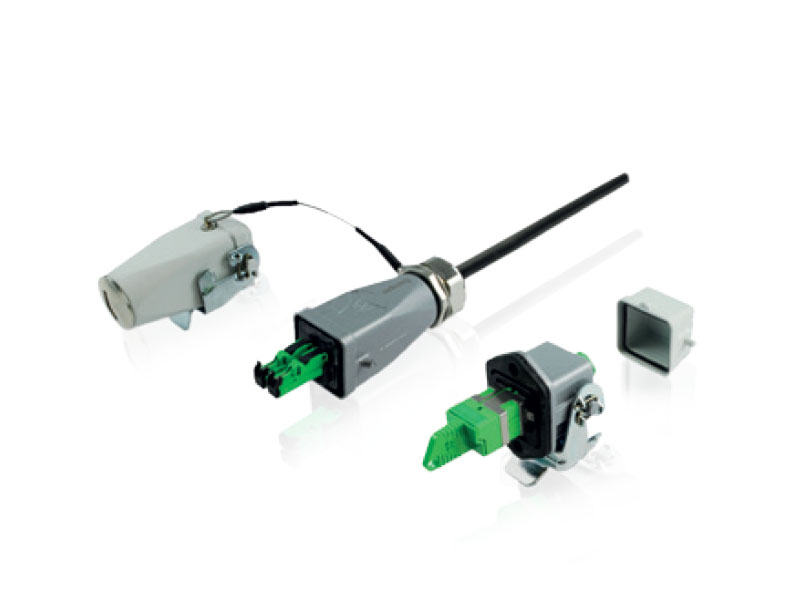

Kabel vorkonfektionierte Kabel auf Anfrage
