Ringkoppler für CAN-FD-Netzwerke: DL CAN-FD

Das DL-CAN-FD-R-FV ist ein Ringkoppler für CAN-FD-Netzwerke. Es ermöglicht die redundante Kopplung von Segmenten über Lichtwellenleiter und unterstützt sowohl klassisches CAN (z. B. offenes CAN, CANopen, DeviceNet) als auch CAN-FD bis 8 Mbit/s.

Die Konfiguration erfolgt komfortabel über ein integriertes 0,96"-OLED-Display mit Bedientaste. Zur Erhöhung der Betriebssicherheit verfügt das Gerät über zwei Versorgungseingänge für eine redundante Spannungsversorgung. Ein Fehlerrelais, das Display sowie Status-LEDs signalisieren zuverlässig auftretende Fehler.

Ausführung	6-P-ST	13-MM-ST	13-MM-SC	13-MM-SC/BIDI	13-SM-ST	13-SM-SC	13-SM-SC/BIDI
Bestell-Nr. DL-CAN-FD-R-FV	0 1000 8351	0 1000 8371	0 1000 8373	0 1000 8373-BIDI	0 1000 8381	0 1000 8383	0 1000 8383-BIDI
LWL-Anschluss	ST	ST	SC	SC	ST	SC	SC
Faser	POF 980/1000 µm	Multi-Mode 62,5 (50) /125 µm	Single-Mode 9/125 µm
Optisches Budget	12 dB	13 dB	17 dB
LWL-Reichweite	50 m (180 dB/km)	5 km (1 dB/km)	30 km (0,4 dB/km)
Wellenlänge		1300 nm	1300 nm	1300 nm 1550 nm	1310 nm	1310 nm	1310 nm 1550 nm
Datenrate max.	Arbitrierungs-Bitrate (CAN / CAN FD): 10, 20, 50, 100, 125, 250, 500, 800, 1000 kbit/s und Custom. Daten-Bitrate (CAN FD): 1, 2, 5, 8 Mbit/s und Custom.
Übertragungsart	Arbitrierter Mehrpunkt-Bus (CSMA/CR)
Abschlusswiderstand	schaltbar, 120 Ω (geteilt, 2× 60 Ω gegen Masse mit Kondensator)
Anschlusslänge Datenkabel	gemäß CAN-Spezifikationen
Anschlussstecker	6-polige Anschlussklemme
Status-LEDs	Stromversorgung (grün) / Datenempfang (gelb) / Status/Fehler (rot) / Fiberview (rot, gelb, grün)
Betriebsspannung	12–30 V DC (nur SELV, ES1 gemäß IEC 62368-1), andere Spannungen auf Anfrage
Stromaufnahme	150 mA bei 24 V 300 mA bei 12 V
Potentialtrennung	Isolationsprüfspannung: ≥ 500 V DC zwischen Versorgung und CAN
Fehlerrelais Kontakt	Bis 30 V AC/DC, 1 A; bis 60 V DC, 0,5 A (nur SELV, ES1 gemäß IEC 62368-1)
Betriebstemperatur	-40 °C – +70 °C (Multimode und Singlemode mit ST oder SC) -20 °C – +55 °C (alle anderen)
Lagertemperatur	-40 °C – +85 °C
Luftfeuchtigkeit	5–95 % rF, nicht kondensierend
EMV	DIN EN 55032:2022-08-Klasse A DIN EN 61000-6-2:2019-11
Gewicht	500 g
Abmessungen	60 × 120 × 110 mm (B × H × T)
Gehäuse / Schutzart	Edelstahl, pulverbeschichtet / IP 40

Ausführung

6-P-ST

13-MM-ST

13-MM-SC

13-MM-SC/BIDI

13-SM-ST

13-SM-SC

13-SM-SC/BIDI

Bestell-Nr.
DL-CAN-FD-R-FV

0 1000 8351

0 1000 8371

0 1000 8373

0 1000 8373-BIDI

0 1000 8381

0 1000 8383

0 1000 8383-BIDI

LWL-Anschluss

Faser

POF 980/1000 µm

Multi-Mode 62,5 (50) /125 µm

Single-Mode 9/125 µm

Optisches Budget

12 dB

13 dB

17 dB

LWL-Reichweite

50 m (180 dB/km)

5 km (1 dB/km)

30 km (0,4 dB/km)

Wellenlänge

1300 nm

1300 nm
1550 nm

1310 nm

1310 nm
1550 nm

Datenrate max.

Arbitrierungs-Bitrate (CAN / CAN FD): 10, 20, 50, 100, 125, 250, 500, 800, 1000 kbit/s und Custom.
Daten-Bitrate (CAN FD): 1, 2, 5, 8 Mbit/s und Custom.

Übertragungsart

Arbitrierter Mehrpunkt-Bus (CSMA/CR)

Abschlusswiderstand

schaltbar, 120 Ω (geteilt, 2× 60 Ω gegen Masse mit Kondensator)

Anschlusslänge Datenkabel

gemäß CAN-Spezifikationen

Anschlussstecker

6-polige Anschlussklemme

Status-LEDs

Stromversorgung (grün) / Datenempfang (gelb) / Status/Fehler (rot) / Fiberview (rot, gelb, grün)

Betriebsspannung

12–30 V DC (nur SELV, ES1 gemäß IEC 62368-1), andere Spannungen auf Anfrage

Stromaufnahme

150 mA bei 24 V
300 mA bei 12 V

Potentialtrennung

Isolationsprüfspannung: ≥ 500 V DC zwischen Versorgung und CAN

Fehlerrelais Kontakt

Bis 30 V AC/DC, 1 A; bis 60 V DC, 0,5 A (nur SELV, ES1 gemäß IEC 62368-1)

Betriebstemperatur

-40 °C – +70 °C (Multimode und Singlemode mit ST oder SC)
-20 °C – +55 °C (alle anderen)

Lagertemperatur

-40 °C – +85 °C

Luftfeuchtigkeit

5–95 % rF, nicht kondensierend

EMV

DIN EN 55032:2022-08-Klasse A
DIN EN 61000-6-2:2019-11

Gewicht

500 g

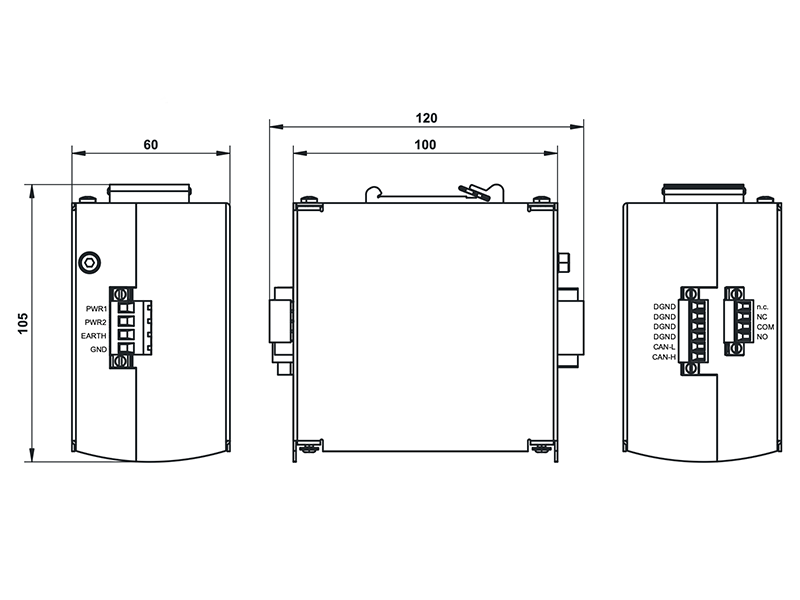

Abmessungen

60 × 120 × 110 mm (B × H × T)

Gehäuse / Schutzart

Edelstahl, pulverbeschichtet / IP 40
