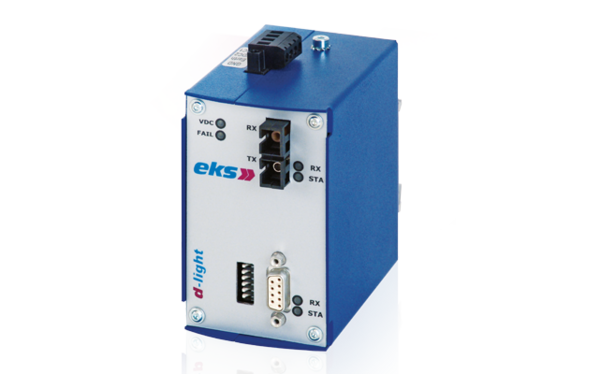

Das DL TTY Übertragungssystem bildet eine asynchrone TTY Schnittstelle ( 20 mA aktiv, halbaktiv oder passiv), die halbduplex oder vollduplex betrieben werden kann (siehe nebenstehende Anschlussbilder).
LEDs und optional potenzialfreie Kontakte eines Fehlerrelais signalisieren fehlerhafte Zustände.
Unsere Mitarbeiter helfen Ihnen gerne bei der Auswahl unserer Produkte weiter.
Tel. +49 2762 9313-600
Schreiben Sie uns!
| Typ | P-ST | H-ST | MM-ST | MM-SC | MM-SC/BIDI | SM-ST | SM-SC | SM-E2 | SM-SC/BIDI |
|---|---|---|---|---|---|---|---|---|---|
| Artikelnummer DL TTY |
01000 4101 |
01000 4112 |
01000 4121 |
01000 4123 |
01000 4123-BIDI A 4123-BIDI B |
01000 4131 |
01000 4133 |
01000 4135 |
01000 4133-BIDI A 4133-BIDI B |
| LWL-Stecker | ST | ST | ST | SC | SC | ST | SC | E-2000 | SC |
| Fasertyp | POF 980/1000 μm |
HCS 200/230 μm |
Multimode 62,5 (50)/125 μm |
Singlemode 9/125 μm |
|||||
| Optisches Budget | 12 dB | 12 dB | 12 dB | 16 dB | |||||
| Optische Reichweite | 50 m (180 dB/km) |
200 m (8 dB/km) |
5 km (1 dB/km) |
30 km, weitere bis zu 100 km auf Anfrage (0,3 dB/km) |
|||||
| Wellenlänge | 650 nm | 850 nm | 1310 nm | 1310 nm 1550 nm |
1310 nm | 1310 nm 1550 nm |
|||
| Datenrate max. | 57,6 KBit/s | ||||||||
| Schleifenstrom | 2 x 20 mA | ||||||||
| Last | <100 Ohm | ||||||||
| Betriebsmodus | Duplex: aktiv, halbaktiv oder passiv / Halb-Duplex: aktiv oder passiv | ||||||||
| TTY Anschlussstecker | 9-polige D-Sub-Buchse und 6-polige Schraub-Anschlussklemme | ||||||||
| Status-LEDs | Stromversorgung (grün) / Datenempfang (grün) / Status (rot) | ||||||||
| Versorgungsspannung | 12–30 VDC, weitere Möglichkeiten auf Anfrage | ||||||||
| Leistungsaufnahme | 5 Watt, 200 mA (24 V) | ||||||||
| Potenzialtrennung | 500 VDC (24 VDC <> TTY) | ||||||||
| Betriebstemperatur | –40 °C – +70 °C (Multimode und Singlemode mit ST oder SC) / –20 °C – +55 °C (alle anderen) | ||||||||
| EMV | EN61000-6-2 / EN55022 Klasse B + A1 + A2 | ||||||||
| Gewicht | 570 g | ||||||||

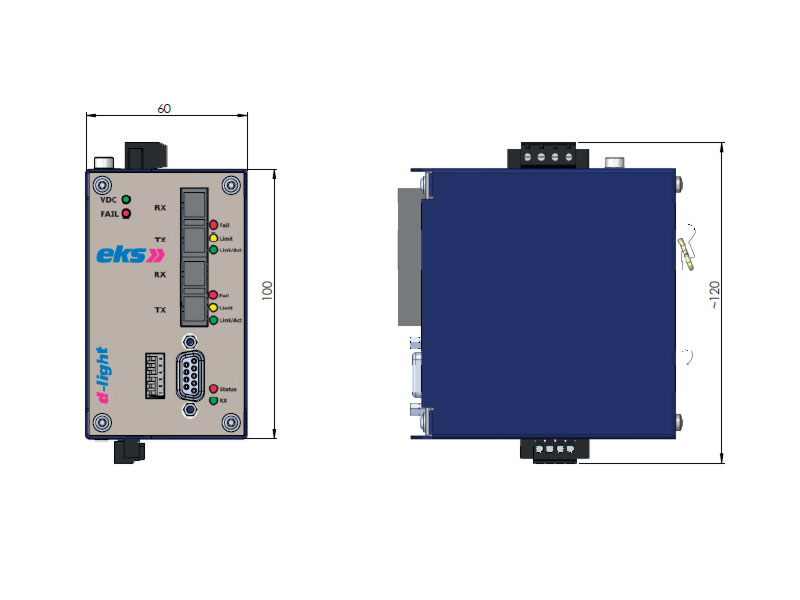

| Abmessungen | 60 x 100 x 113 mm (60 x 120 x 113 mm inkl. Steckverbinder) | ||||||||
| Gehäuse | Edelstahl, pulverbeschichtet | ||||||||
