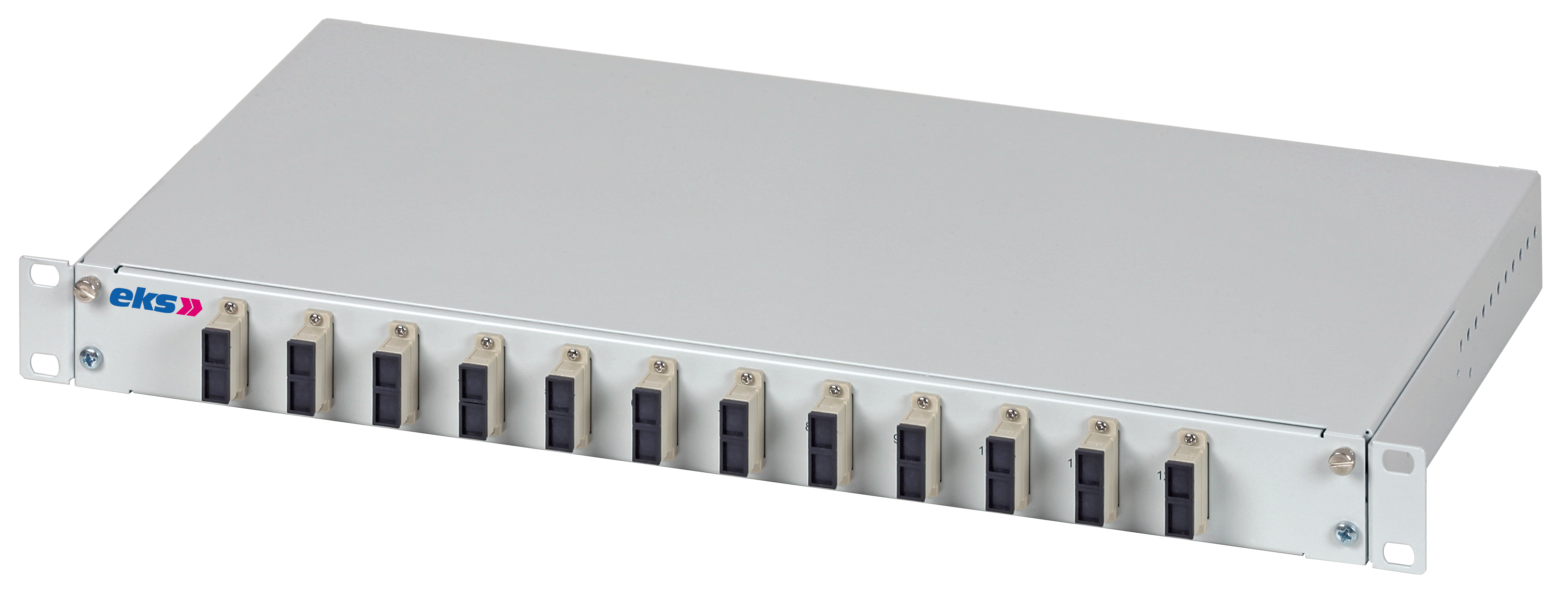

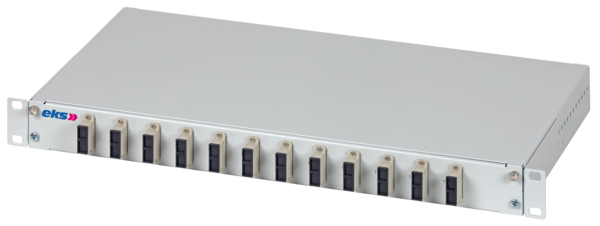

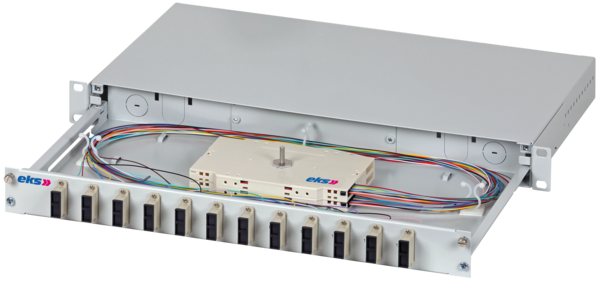

Die Spleißboxen des Typs FP-19 sind ideal für das industrielle Umfeld aufgrund ihrer robusten Bauform geeignet. Bis zu 48 Fasern können durch patchen oder spleißen verbunden werden. FP-19 ist komplett spleißfertig bestückt. Als Kupplungsvarianten stehen ST, SC und LC und E-2000 zur Verfügung. Zudem kann FP-19 variabel bestückt werden. Das Gehäuse ist aus Stahl (pulverbeschichet). FP-19 ist für alle Fasertypen wie Kunststofffaser-, HCS, Multimode oder Singlemode geeignet.
|
LWL Anschlüsse fiber connector |
6xST polymer duplex |
6xST metal duplex |
6xSC polymer duplex |
6xSC metal duplex |
3xLC quattro |
12xST polymer duplex |
12xST metal duplex |
12xSC polymer duplex |
12xSC metal duplex |
6xLC quattro |
|---|---|---|---|---|---|---|---|---|---|---|
|
MM - OM1 (62,5/125µm) Art.-No. |
06900 220906 |
06900 231906 |
06900 223906 |
06900 233906 |
06900 224903 |
06900 220912 |
06900 231912 |
06900 223912 |
06900 233912 |
06900 224906 |
|
MM - OM3 (50/125µm) Art.-No. |
06910 620906 |
06910 631906 |
06910 623906 |
06910 633906 |
06910 624903 |
06910 620912 |
06910 631912 |
06910 623912 |
06910 633912 |
06910 624906 |
|
MM - OM4 (50/125µm) Art.-No. |
06910 720906 |
06910 731906 |
06910 723906 |
06910 733906 |
06910 724903 |
06910 720912 |
06910 731912 |
06910 723912 |
06910 733912 |
06910 724906 |
|
SM/PC - OS2 (9/125µm) Art.-No. |
06910 360906 |
06910 370906 |
06910 363906 |
06910 364903 |
06910 360912 |
06910 370912 |
06910 363912 |
06910 364906 |
||
|
SM/APC - OS2 (9/125µm) Art.-No. |
06910 380906 |
06910 390906 |
06910 383906 |
06910 384903 |
06910 380912 |
06910 390912 |
06910 383912 |
06910 384906 |
||
| Kabelzuführungen / Cable entries | 4 x M20 (max. Kabeldurchmesser 13,8mm) 4 x M20 (for cables with max 13,8mm outer diameter) |
|||||||||
| Gewicht / Weight | 2,75 kg (nur Gehäuse) / 2,75 kg (only box) | |||||||||
| Abmessungen / Dimensions | B: 447 mm (19”), H: 43,65 mm (1 HE), T: 233 mm W: 447 mm (19”), H: 43,65 mm (1 RU), D: 233 mm |
|||||||||
| Betriebstemperatur / Operating temperature | –40 °C – +75 °C | |||||||||
| Luftfeuchtigkeit / Humidity | 10% bis 95%, nicht kondensierend 10% to 95%, not condensing |
|||||||||
| Gehäuse / Housing | Stahl, pulverbeschichtet steel, powder coated |
|||||||||
| Zubehör / Accessories | Art. - No. | Beschreibung / Description | ||||||||
| Kupplungen / couplings | 0600E14153 | SC/SC metal | ||||||||
| 0600E14103 | SC/SC polymer | |||||||||
| 0600E14152 | ST/ST metal | |||||||||
| 0600E14102 | ST/ST polymer | |||||||||
| 0600E14154 | LC quattro metal | |||||||||
| 1060000001 | Verschraubung M20, cable gland | |||||||||
| 1060000002 | Mutter M20, lock nut | |||||||||
| 1060000013 | Zugentlastung, strain relief | |||||||||
| 1060000020 | Blindplatte SC Duplex, unbestückt, blind plug | |||||||||
| 0600E90005 | Blindplatte SmartHole, unbestückt, blind plug | |||||||||
| 1060000021 | Blindplatte SC-RJ, unbestückt, blind plug | |||||||||
| 1060000022 | Spleißkamm, splice holder | |||||||||
| 1060000023 | Spleißschutz, splice protection | |||||||||
| 1060000008 | Kabelbinder, cable tie | |||||||||
| 1060000010 | Linsenblechschraube, tapping screw | |||||||||
