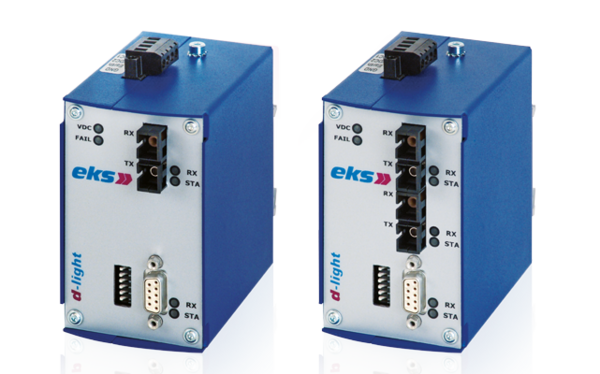

Die LWL-Systeme DL485-MBP vernetzen Feldbus-Netzwerke mit MODBUS-Plus-Schnittstelle über Lichtwellenleiter. Mit diesem innovativen System lassen sich optische Bus-, Stern- oder Baumstrukturen ebenso realisieren wie elektrisch-optisch gemischte Strukturen.
Das redundanzfähige LWL-System DL485-MBPR ermöglicht zudem den Aufbau von optischen Ringstrukturen.
LEDs und potenzialfreie Kontakte eines Fehlerrelais (optional für DL485-MBP) signalisieren fehlerhafte Zustände.
Unsere Mitarbeiter helfen Ihnen gerne bei der Auswahl unserer Produkte weiter.
Tel. +49 2762 9313-600
Schreiben Sie uns!
| Typ | P-ST | H-ST | MM-ST | MM-SC | MM-SC/BIDI | SM-ST | SM-SC | SM-E2 | SM-SC/BIDI |
|---|---|---|---|---|---|---|---|---|---|
| Typ | P-ST | H-ST | MM-ST | MM-SC | MM-SC/BIDI | SM-ST | SM-SC | SM-E2 | SM-SC/BIDI |
| Artikelnummer DL485-MBP |
01000 6401 |
01000 6412 |
01000 6421 |
01000 6423 |
01000 6423-BIDI A 6423-BIDI B |
01000 6431 |
01000 6433 |
01000 6435 |
01000 6433-BIDI A 6433-BIDI B |
| Artikelnummer DL485-MBP-2x |
01000 6451 |
01000 6462 |
01000 6471 |
01000 6473 |
01000 6473-BIDI |
01000 6481 |
01000 6483 |
01000 6485 |
01000 6483-BIDI |
| Artikelnummer DL485-MBPR |
01000 8501 |
01000 8512 |
01000 8521 |
01000 8523 |
01000 8523-BIDI |
01000 8531 |
01000 8533 |
01000 8535 |
01000 8533-BIDI |
| LWL-Stecker | ST | ST | ST | SC | SC | ST | SC | E-2000 | SC |
| Fasertyp | POF 980/1000 μm |
HCS 200/230 μm |
Multimode 62,5 (50)/125 μm |
Singlemode 9/125 μm |
|||||
| Optisches Budget | 12 dB | 12 dB | 12 dB | 16 dB | |||||
| Optische Reichweite | 50 m (180 dB/km) |
200 m (8 dB/km) |
5 km (1 dB/km) |
30 km, weitere bis zu 100 km auf Anfrage (0,3 dB/km) |
|||||
| Wellenlänge | 650 nm | 850 nm | 1310 nm | 1310 nm 1550 nm |
1310 nm | 1310 nm 1550 nm |
|||
| Datenrate max. | 1 MBit/s | ||||||||
| Übertragungsart | Halb-Duplex | ||||||||
| Signalverzögerung | MODBUS Plus Interface <> LWL: < 400 ns / Tx <> Rx: 500 ns MBPR: MODBUS Plus Interface <> LWL : < 1 μs |
||||||||
| Abschlusswiderstand | gemäß MODBUS Plus Spezifikation sind keine Abschlusswiderstände im System | ||||||||
| RS485 Anschlusslänge | 50 m | ||||||||
| RS485 Anschlussstecker | 9-polige D-Sub-Buchse und 6-polige Schraub-Anschlussklemme | ||||||||
| Status-LEDs | Stromversorgung (grün) / Datenempfang (grün) / Status (rot) | ||||||||
| Versorgungsspannung | 12–30 VDC, weitere Möglichkeiten auf Anfrage | ||||||||
| Leistungsaufnahme | 5 Watt, 200 mA (24 V) | ||||||||
| Potenzialtrennung | 500 VDC (24 VDC <> RS485) | ||||||||
| Betriebstemperatur | –40 °C – +70 °C (Multimode und Singlemode mit ST oder SC) / –20 °C – +55 °C (alle anderen) | ||||||||
| EMV | EN61000-6-2 / EN55022 Klasse B + A1 + A2 | ||||||||
| Gewicht | 570 g | ||||||||

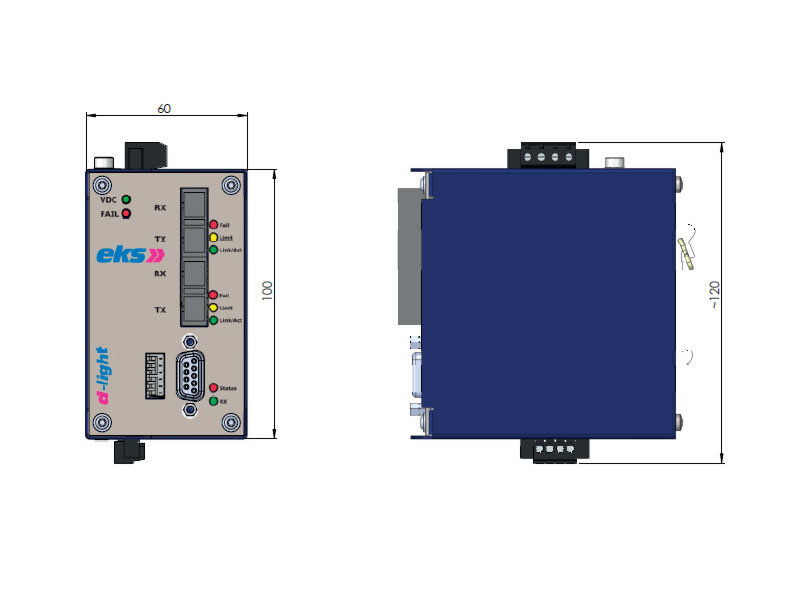

| Abmessungen | 60 x 100 x 113 mm (60 x 120 x 113 mm inkl. Steckverbinder) | ||||||||
| Gehäuse | Edelstahl, pulverbeschichtet | ||||||||
